Peak #2003 WZ3 - Lenti contafili Aplanatiche+
-
Descrizione
-
Specifiche
-
Descrizione
-
Specifiche

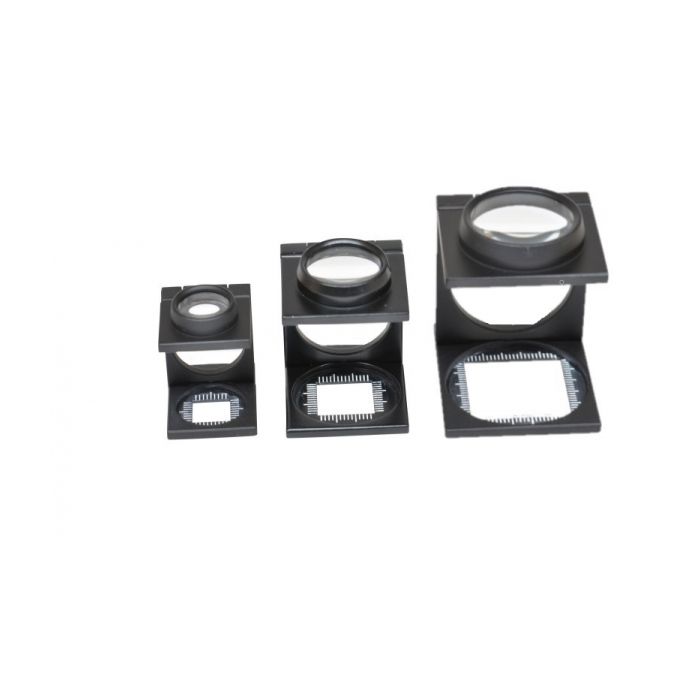

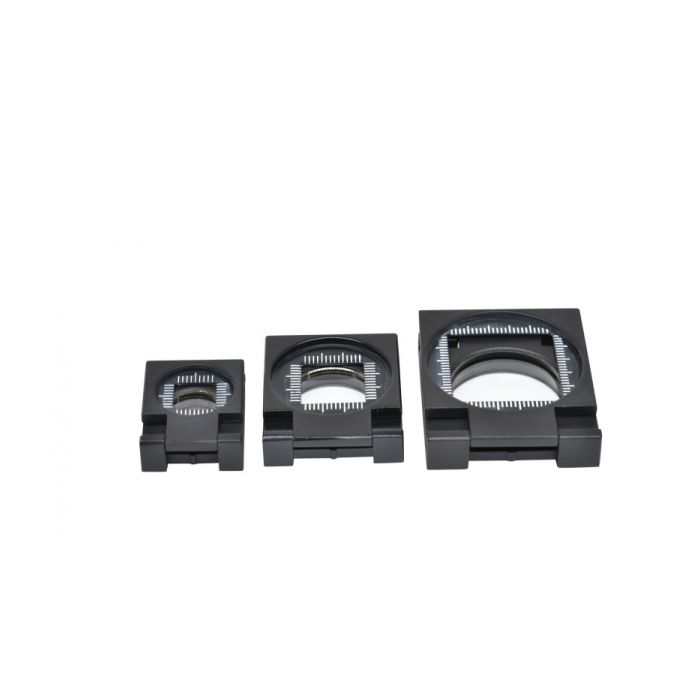

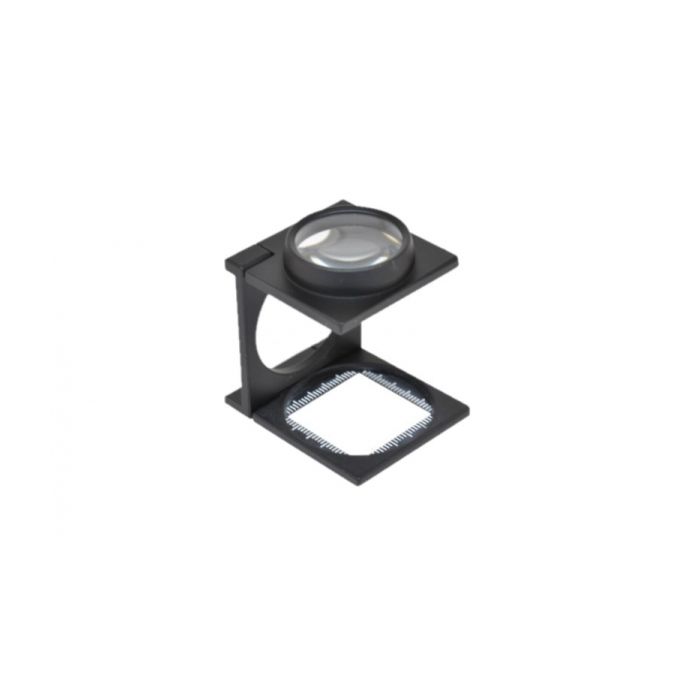

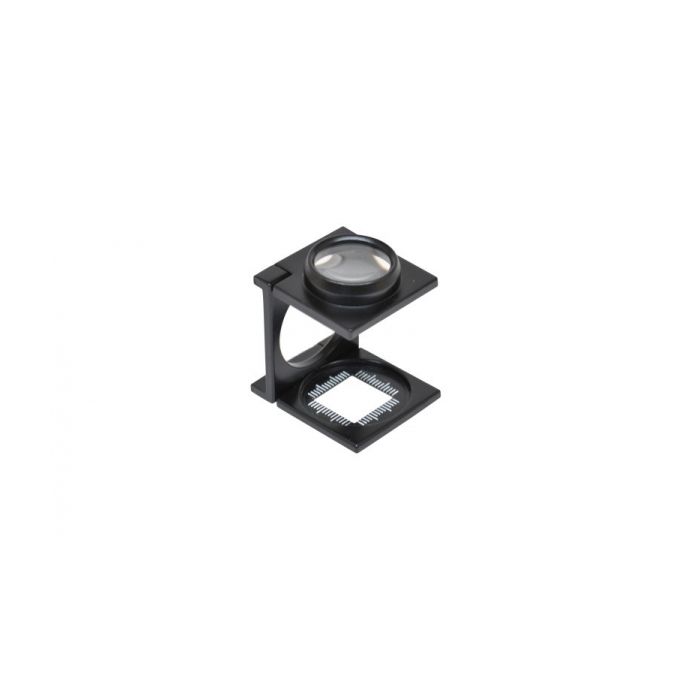

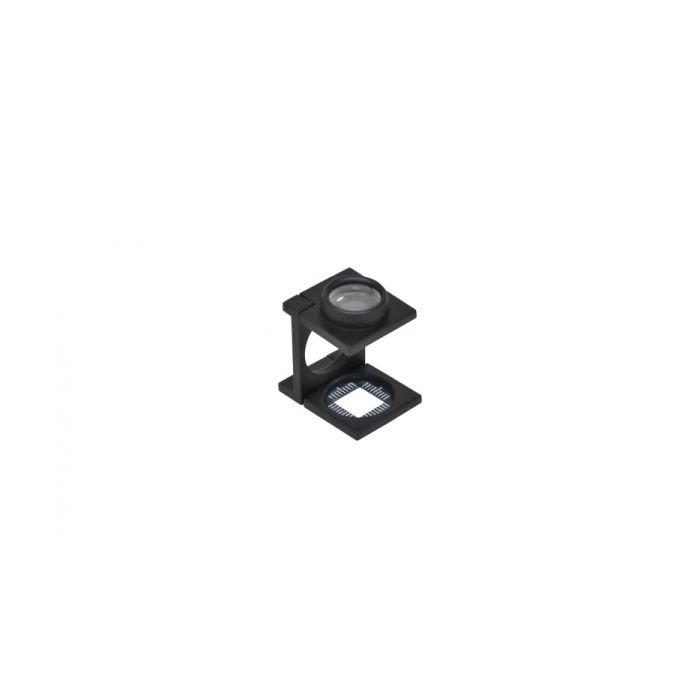

Contafili di precisione Peak “WZ3” con lente aplanatica in vetro e scala graduata
Contafili di alta qualità per la progettazione di precisione con lente aplanatica in vetro bianco (senza distorsioni fino al bordo) di silicato a diversi ingrandimenti.
La lente aplanatica trasforma quella che all’apparenza sembra una semplice lente d’ingrandimento in uno straordinario strumento di controllo, dotato di ottiche insuperabil. Nella sua azienda PEAK impiega unicamente il vetro crone, che assorbe i raggi ultravioletti e viene anche utilizzato per le lenti correttive (indice di rifrazione n=1.52). Il corpo è in zinco nero anodizzato.
Ottica aplanatica per i requisiti di controllo più elevati o per i compiti in cui sono necessarie ottime proprietà visive! Un sistema di lenti aplanatico è composto da due lenti piano-convesse con i loro lati curvi (convessi) l'uno rispetto all'altro e grazie a questa disposizione garantiscono immagini nitide e senza distorsioni. Le lenti piano-convesse sono prodotte prevalentemente in vetro. I sistemi di lenti aplanatiche vengono utilizzati per compiti dove sono necessarie eccellenti proprietà visive fino al bordo. Tali lenti si differenziano da quelle “standard” con lenti biconvesse grazie a proprietà visive significativamente migliori, di solito nella zona intorno al bordo in quanto tali distorsioni vengono eliminate del tutto.
SKU | 1409072 | 1408070 | 1406070 |
---|---|---|---|
Peso | 0.030000 | 0.050000 | 0.070000 |
Ingrandimento | 9x | 8x | 6x |
Tipo di lenti | Aplanatica | Aplanatica | Aplanatica |
Diametro delle lenti Ø | 19mm | 13mm | 25mm |
Materiale lenti | vetro | vetro | vetro |
Scala inclusa | si | si | si |
Scala metrica | mm | mm | mm |
Lunghezza della scala | 10mm | 15mm | 25mm |
Graduazione della scala | 1mm | 1mm | 1mm |
Altezza | 35 | 45 | 51 |
Larghezza | 24 | 33 | 38 |
Lunghezza | 31 | 38 | 53 |
