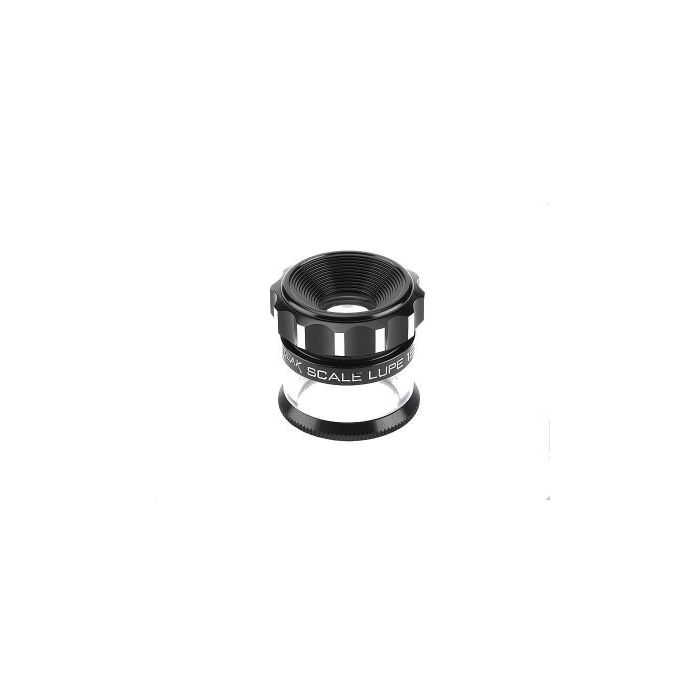

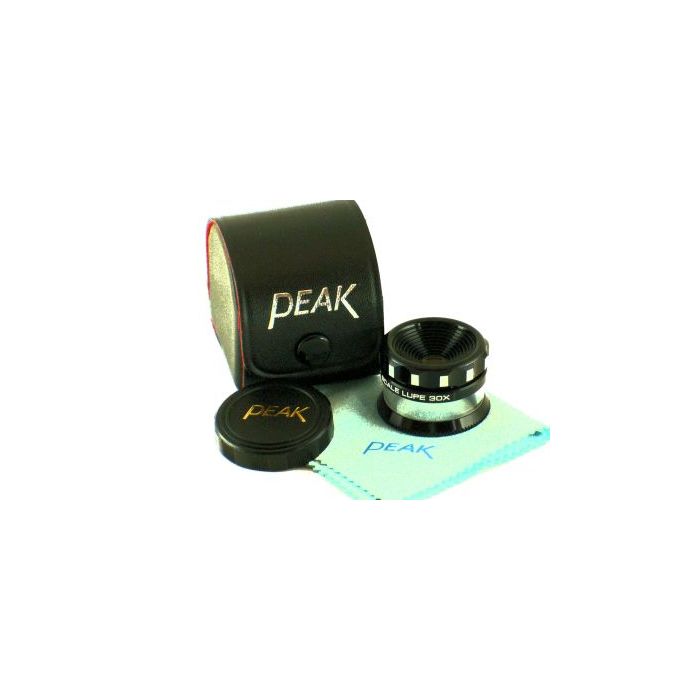

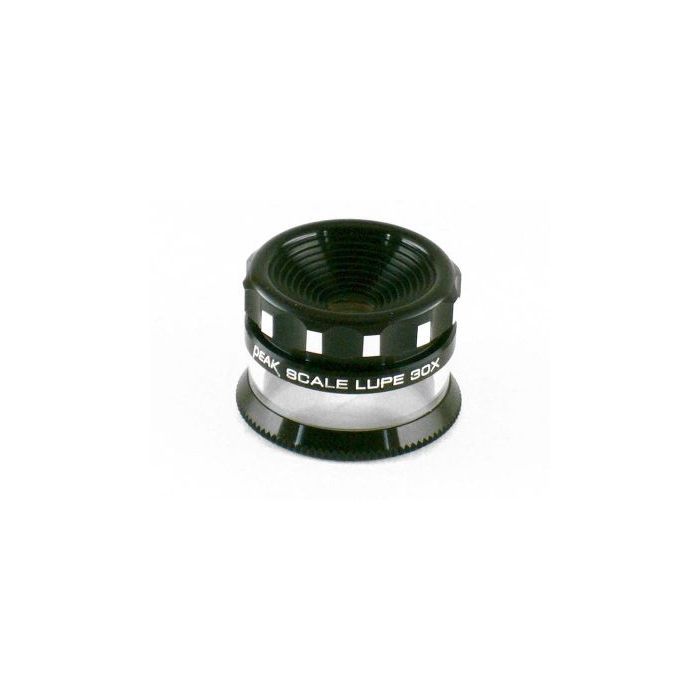

Lente di misurazione di precisione Peak illuminata con lente in vetro apocromatico antiriflesso

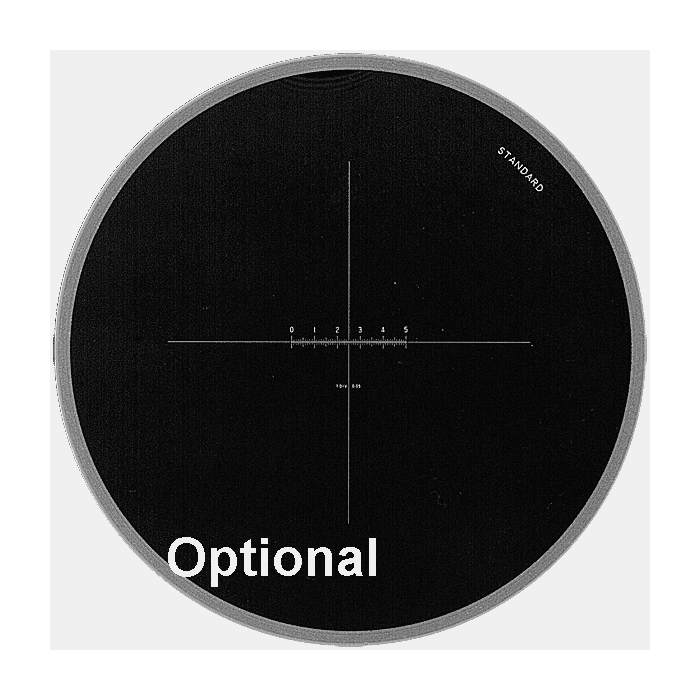

Questa lente di misurazione Peak ha un obiettivo grandangolare illuminato con ingrandimento 15x, 20x o 30x combinato con una scala di vetro. Il presente strumento è il successore della linea di prodotti delle lenti di misurazione Peak con ingrandimenti 7x e 10x. Per rendere possibile l’osservazione dell’intero campo dell’oggetto, la lente è stata riprogettata e sono state perfettamente corrette la curvatura del campo e l’aberrazione cromatica laterale attraverso una combinazione di quattro lenti. Due delle lenti sono realizzate con un nuovo tipo di vetro ottico. Inoltre, tutte e sei le superfici aria-vetro sono coperte da diversi rivestimenti onde evitare riflessi interni.

Ruotando la ghiera zigrinata sulla lente si regola la distanza tra la scala e la lente fino a mettere a fuoco l'immagine ingrandita. In questo modo non è necessario modificare le regolazioni al cambio dell’utente. Ruotando l’anello verso sinistra finché si ferma e un’ulteriore rotazione leggermente più forte, è possibile rimuovere la lente dal tubo trasparente con la scala per essere utilizzate come lente a parte.

Per migliorare le condizioni di scarsa illuminazione, la lente è dotata di un sistema di illuminazione costituito da una lampada di diagnosi e un portalampada. In tal modo le osservazioni sono quindi più facili che mai.

Vergrößerung: 15x
Messlänge: 10 mm
Sichtfeld: 20 mm

Vergrößerung:20x
Messlänge: 10 mm
Sichtfeld: 12 mm

Vergrößerung: 30x
Messlänge: 5 mm
Sichtfeld: 7 mm

Un sistema di tre lenti apocromatiche combina il quadro nitido dell’aplanatico con la correzione dell’aberrazione cromatica ed è quindi particolarmente indicato quando l’oggetto deve essere raffigurato non soltanto privo di distorsioni ma anche nei suoi colori “reali”.

Il sistema apocromatico (in greco privo di colori) è un sistema ottico costituito da un obiettivo in cui viene corretta l’aberrazione cromatica. A differenza di un obiettivo acromatico, viene corretto non solo lo spettro primario ma anche quello secondario. Nel significato originale il sistema di lenti apocromatiche è calcolato in modo che il retrofocus per tre lunghezze d'onda (colori) corrisponda allo spettro visibile, mentre per l’acromatico più semplice la corrispondenza avviene per sole due lunghezze d’onda. Per le altre lunghezze d’onda avviene solo una leggera deviazione del retrofocus e quindi l’aberrazione cromatica viene corretta per bene.
